La industria moderna exige adaptabilidad. Los tiempos en los que se construían pesadas maquinarias soldadas y permanentes han quedado atrás. Las fábricas de hoy operan bajo metodologías ágiles (Lean Manufacturing, Kaizen) que requieren que los espacios, las mesas de trabajo y los sistemas de transporte puedan ser modificados de un día para otro.
Es aquí donde entra en juego la genialidad del sistema modular de perfiles de aluminio. En esta guía definitiva, preparada por los expertos de SEMAIQ, desglosaremos desde la ciencia de materiales detrás del perfil, hasta sus medidas, métodos de fijación, y por qué está reemplazando aceleradamente al acero soldado en las naves industriales de todo el país.
1. ¿Qué es el Perfil Bosch y de dónde proviene su nombre?
El término “Perfil Bosch” es, en realidad, una metonimia (cuando la marca se convierte en el nombre del producto). Originalmente, este avanzado sistema modular de construcción fue diseñado y patentado por la división de automatización de la empresa alemana Bosch Rexroth hace varias décadas.
Su invención resolvió un problema crítico en la construcción de maquinaria: la fijación. El diseño patentó un perfil de aluminio extruido que a lo largo de todas sus caras posee una ranura en forma de “T” invertida, conocida mundialmente como T-Slot.
Hoy en día, aunque existen múltiples fabricantes a nivel global, en el argot industrial de México y América Latina, ingenieros y técnicos siguen refiriéndose a cualquier perfil de aluminio estructural ranurado simplemente como “Perfil tipo Bosch”. Es un sistema tipo “Mecano” a escala industrial: cortas, insertas conectores y aprietas. Cero chispas, cero soldadura.
2. Ciencia de Materiales: ¿Por qué Aluminio?
No cualquier aluminio sirve para soportar las vibraciones de un robot de seis ejes o el peso de un motorreductor en un sistema de bandas transportadoras. Los perfiles estructurales se fabrican bajo procesos metalúrgicos muy estrictos.
Aleaciones utilizadas (Serie 6000)
La inmensa mayoría de los perfiles estructurales de alta calidad se fabrican utilizando aleaciones de la serie 6000, específicamente la aleación 6063-T5 o 6061-T6. Estas aleaciones incorporan magnesio y silicio, lo que les otorga propiedades únicas:
- Alta extrudabilidad: Permite crear las complejas formas internas del perfil (los nervios y ranuras) con tolerancias extremadamente ajustadas.
- Límite de elasticidad (Yield Strength): Ofrecen un límite elástico que ronda los 215 N/mm², lo suficiente para soportar cargas estáticas y dinámicas muy elevadas sin deformarse permanentemente.
- Peso específico: Con una densidad de 2.7 g/cm³, es aproximadamente un tercio del peso del acero, lo que reduce drásticamente las cargas muertas en las losas de las plantas y facilita el transporte y montaje por parte de un solo operador.
El Proceso de Anodizado
Una vez extruido, el perfil no se entrega “crudo”. Pasa por un proceso electroquímico llamado anodizado. Este proceso engrosa la capa natural de óxido de aluminio en la superficie del metal (típicamente entre 10 y 15 micras de espesor).
El anodizado otorga ese color plateado mate característico, pero su función real es técnica: inmunidad a la corrosión, resistencia a los rayones y aislamiento eléctrico superficial. Es gracias a este recubrimiento que el perfil Bosch es el estándar de oro en la industria médica, farmacéutica y en Cuartos Limpios (Cleanrooms), ya que no desprende pintura, no se oxida y es fácil de sanitizar.
3. Geometría y Medidas: Entendiendo las “Series”
Para construir una estructura eficiente, no puedes sobredimensionar (gastarías mucho dinero) ni subdimensionar (la estructura colapsaría). Los fabricantes clasifican los perfiles en “Series” basadas en la longitud de su base cuadrática y el tamaño de la ranura (T-Slot).
| Serie (Base en mm) | Apertura de la Ranura | Características Estructurales | Aplicaciones Comunes en Planta |
|---|---|---|---|
| Serie 20 (20×20, 20×40, 20×80) | 5 mm o 6 mm | Perfil ligero, baja inercia. Ideal para espacios confinados y cargas menores a 30 kg. | Vitrinas, soportes para sensores, carcasas de impresoras 3D, herramentales pequeños. |
| Serie 30 (30×30, 30×60) | 8 mm | Excelente relación resistencia-peso. Permite armar estructuras de tamaño humano. | Mesas de trabajo ligeras, carros de servicio, exhibidores, racks de componentes. |
| Serie 40 y 45 (40×40, 45×45, 40×80) | 8 mm o 10 mm | El caballo de batalla de la industria. Estructuras de alta rigidez y gran capacidad de carga. | Chasis de bandas transportadoras, líneas de ensamble complejas, celdas de manufactura, guardas de seguridad. |
| Serie 80, 90 y 100 (80×80, 90×90) | 10 mm | Perfiles Heavy Duty (Uso Rudo). Soportan vibraciones extremas y grandes momentos de torsión. | Bases para brazos robóticos, pórticos de grúas viajeras ligeras, estructuras para CNC, maquinaria pesada. |
Además del tamaño externo, dentro de una misma serie puedes encontrar variantes como “Superligero”, “Ligero” y “Pesado”. La diferencia radica en el espesor de las paredes internas del aluminio. Un perfil pesado de 40×40 soportará mucho más momento flector que uno ligero de la misma medida.
4. La Magia de la Conexión: Accesorios y Fijaciones
Un tramo de aluminio por sí solo no es útil. La superioridad del perfil Bosch radica en su ecosistema infinito de accesorios. El corazón de este ecosistema es la ranura T-Slot, que actúa como un riel de posicionamiento universal.
🔩 Tuercas Martillo (T-Nuts)
Son el alma del ensamble. A diferencia de una tuerca tradicional que debe deslizarse desde el extremo del perfil, la tuerca martillo (o T-nut con resorte) se inserta de frente en cualquier punto de la ranura. Al apretar el tornillo, la tuerca gira 90 grados y sus dientes se clavan en el aluminio, creando una conexión a prueba de vibraciones (ideal para automatización).
📐 Escuadras (Gussets) y Uniones Interiores
Para unir dos perfiles a 90 grados, se utilizan escuadras fundidas a presión. Las escuadras grandes incluyen pestañas de centrado que garantizan que el ángulo sea perfectamente recto sin necesidad de medir. Si buscas estética y no quieres que se vea la unión, se utilizan conectores ocultos internos.
🚪 Accesorios Dinámicos y de Apoyo
El catálogo es inmenso e incluye: bisagras para puertas, manijas industriales, pies niveladores articulados (para suelos irregulares), ruedas giratorias con freno (para carros de surtimiento), soportes para monitores y tapas de plástico para los extremos, que evitan cortes y mejoran la apariencia.
5. Aplicaciones Prácticas y Ejemplos de Implementación
En SEMAIQ, hemos implementado kilómetros de perfil estructural en cientos de proyectos a lo largo del país. A continuación, detallamos las dos aplicaciones más demandadas y rentables para la industria moderna.
A. Estaciones de Trabajo y Filosofía Lean Manufacturing
La manufactura esbelta (Lean Manufacturing) penaliza severamente el desperdicio de movimientos (Muda). Construir estaciones de trabajo con acero fijo es un error estratégico. Con el perfil de aluminio, los ingenieros industriales pueden diseñar mesas de trabajo que se ajustan ergonómicamente a la altura del operador (reduciendo la fatiga y el ausentismo).
Ventajas de una mesa de trabajo en perfil Bosch:
- Surtimiento por Gravedad (Flow Racks): Se pueden integrar rieles de rodajas fácilmente a la estructura. El material entra por la parte trasera y se desliza hacia las manos del operador, garantizando el sistema FIFO (First In, First Out).
- Modularidad 5S: Permite instalar tableros de herramientas (Shadow boards), brazos articulados para atornilladores neumáticos, iluminación LED superior y contenedores de piezas directamente en las ranuras del perfil.
- Reconfiguración en minutos: Si se aprueba un nuevo producto para la línea, la mesa se adapta en minutos usando llaves Allen, sin detener la producción durante horas.

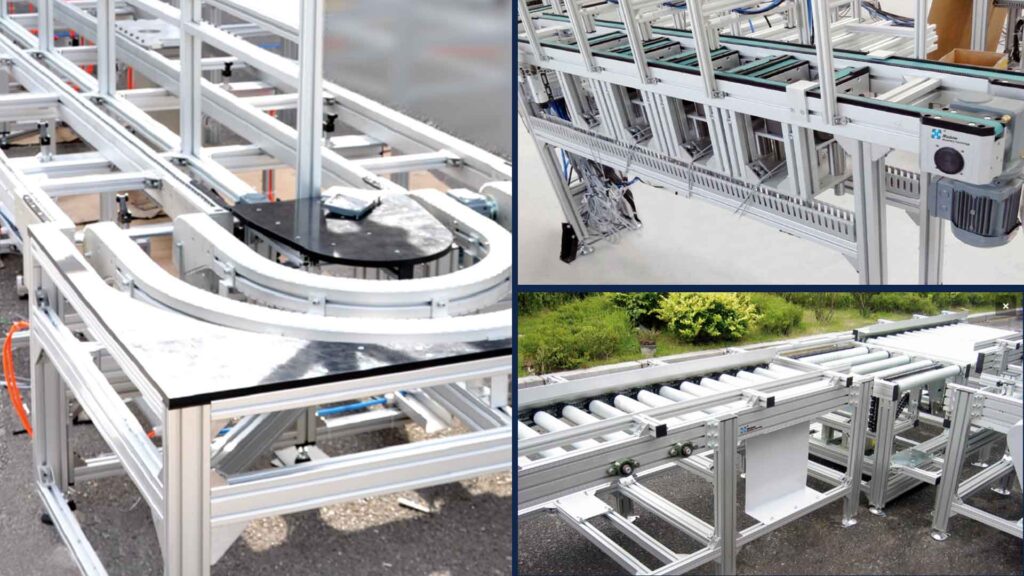

B. Sistemas de Automatización y Bandas Transportadoras (Conveyors)
El diseño de sistemas de transporte de materiales (conveyors) ha sido revolucionado por el aluminio estructural. Ya sea una banda de lona, un transportador de rodillos vivos o una banda modular plástica, el perfil Bosch es el chasis perfecto.
¿Por qué se usa en automatización?
- Alineación perfecta: La extrusión del aluminio es perfectamente recta, lo que garantiza que las bandas no se desvíen (tracking) y los rodamientos no sufran desgaste prematuro.
- Montaje de Sensores: En un conveyor automatizado con PLC, necesitas sensores fotoeléctricos, barreras láser y paros de emergencia. Con el perfil ranurado, colocar un sensor y ajustar su distancia milimétricamente toma segundos, aflojando un solo tornillo.
- Ampliabilidad: ¿La fábrica requiere extender la banda 3 metros más? Se añaden uniones lineales al perfil existente, se cambia la lona, y el sistema está listo. En un sistema de acero, esto requeriría cortar el metal, soldar y pintar in situ, un riesgo inaceptable cerca de productos terminados.
6. Comparativa Financiera y Técnica: Perfil Bosch vs. Acero Soldado (PTR)
A pesar de los claros beneficios técnicos, el debate principal en las gerencias de compras suele ser el costo. “El acero (PTR) es más barato por kilo que el aluminio”. Si bien esto es cierto en la compra bruta del material, el análisis moderno se basa en el Costo Total de Propiedad (TCO – Total Cost of Ownership). Veamos la comparativa real.
Estructura Tradicional en Acero Soldado (PTR)
El Costo Oculto de la Manufactura:
- Requiere horas de corte con sierra cinta o esmeril.
- Exige mano de obra altamente calificada (Soldador certificado).
- Genera riesgos de incendio y requiere permisos de trabajos en caliente (chispas).
- Proceso sucio: las escorias deben pulirse intensamente (horas hombre).
- El acero se oxida; requiere tratamiento químico, aplicación de primario y varias capas de pintura epóxica (tiempos de secado de días).
- Si te equivocas en 1 centímetro, debes cortar, desechar y empezar de nuevo.
- Retorno final: Estructura permanente y pesada. Imposible de modificar sin dañar la pintura.
Estructura de Aluminio (Perfil Bosch)
Eficiencia, Limpieza y Retorno de Inversión:
- Material ligero, un solo técnico puede armar una estructura grande.
- Cortes exactos con sierra de inglete (corte limpio sin chispas).
- Cero tiempos de soldadura; el ensamble es mecánico mediante pernos.
- Acabado perfecto de fábrica gracias al anodizado (Cero pintura, cero tiempos de espera).
- Se puede ensamblar directamente en cuartos limpios o al lado de líneas operando.
- Errar es humano; si la medida falla, simplemente aflojas, recorres el perfil y aprietas de nuevo.
- Retorno final: Inversión 100% recuperable. Si la máquina se vuelve obsoleta, se desarma el aluminio y se reutiliza para un nuevo proyecto.
Veredicto Financiero: Cuando calculas las horas hombre gastadas en cortar, preparar, soldar, pulir y pintar el acero, sumado al costo de los consumibles y el equipo de protección, la estructura de perfil Bosch resulta ser un 20% a 30% más económica en su costo total de instalación.
7. Conclusión: El estándar que no dejará de crecer
El perfil Bosch de aluminio estructural no es una moda pasajera; es la consolidación de la ingeniería eficiente. Su insuperable modularidad, su estética limpia, su ligereza y su altísima resistencia estructural lo han coronado como la opción número uno, desde pequeñas fábricas integradoras hasta armadoras automotrices internacionales.
La capacidad de prototipar rápidamente, construir soluciones robustas en horas en lugar de semanas, y la tranquilidad de saber que tu inversión en material es 100% reutilizable, hace que el perfil de aluminio sea una de las decisiones más inteligentes que un gerente de ingeniería puede tomar.
